Name: 内冷螺旋圆棒
Brand: CY CARBIDE MFG. CO., LTD.
Availability: InStock
Rating: 4.4 (1 reviews)

Question 1

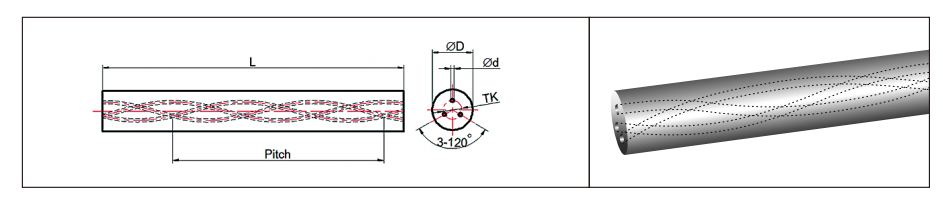

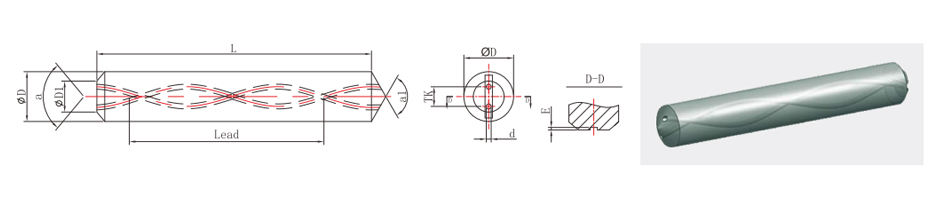

精密接地棒3螺旋冷却液孔30度 (公制尺寸6mm至25mm直径)

Accepted Answer

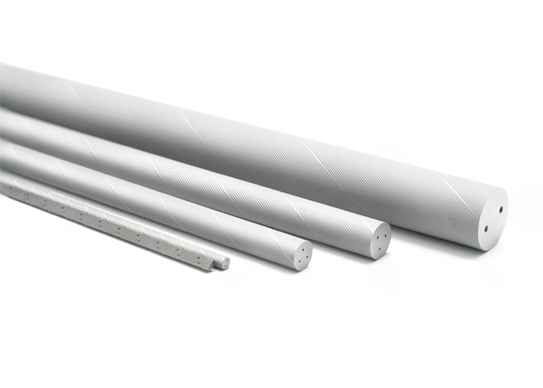

Rods with Helical Coolant Holes

型号: R3H30

公制尺寸6mm至25mm直径

ltem编号	外径	托尔。	L	托尔。	TK	托尔。	d	托尔。	变桨
ltem编号	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
R3H30-0630-3300UG	6.3	0.3/+ 0.7	330	0/ 5	2.75	± 0.20	0.5	± 0.15	32.65
R3H30-0830-3300UG	8.3	0.3/+ 0.7	330	0/ 5	3.85	± 0.20	0.7	± 0.15	43.53
R3H30-1030-3300UG	10.3	0.3/+ 0.7	330	0/ 5	4.95	± 0.30	0.85	± 0.20	54.41
R3H30-1230-3300UG	12.3	0.4/+ 0.9	330	0/ 5	6.05	± 0.40	1.1	± 0.20	65.30
R3H30-1430-3300UG	14.3	0.4/+ 0.9	330	0/ 5	7.05	± 0.40	1.4	± 0.20	76.18
R3H30-1630-3300UG	16.3	0.4/+ 0.9	330	0/ 5	8.05	± 0.40	1.6	± 0.20	87.06
R3H30-1830-3300UG	18.3	0.4/+ 1.0	330	0/ 5	9.25	± 0.50	1.7	± 0.25	97.95
R3H30-2030-3300UG	20.3	0.4/+ 1.0	330	0/ 5	9.85	± 0.50	1.9	± 0.25	108.83

以上数据为典型参数。

Question 2

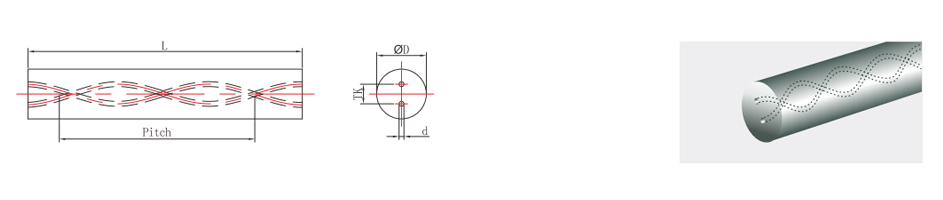

精密接地棒2个螺旋冷却液孔30度 (公制尺寸3mm至32mm直径)

Accepted Answer

型号: R2H30

公制尺寸3mm至32mm直径

ltem编号	外径	托尔。	L	托尔。	TK	托尔。	d	托尔。	变桨
ltem编号	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
R2H30-0330-3300UG	3.3	0.3/ 0.7	330	0/ 5	1.6	± 0.1	0.4	± 0.10	16.32
R2H30-0430-3300UG	4.3	0.3/ 0.7	330	0/ 5	2.1	± 0.1	0.6	± 0.10	21.77
R2H30-0530-3300UG	5.3	0.3/ 0.7	330	0/ 5	2.1	± 0.2	0.7	± 0.10	27.21
R2H30-0630-3300UG	6.3	0.3/ 0.7	330	0/ 5	2.4	± 0.2	0.7	± 0.10	32.65
R2H30-0730-3300UG	7.3	0.3/ 0.7	330	0/ 5	3.5	± 0.2	1.0	± 0.15	38.09
R2H30-0830-3300UG	8.3	0.3/ 0.7	330	0/ 5	3.8	± 0.2	1.0	± 0.15	43.53
R2H30-0930-3300UG	9.3	0.3/ 0.7	330	0/ 5	4.5	± 0.3	1.4	± 0.15	48.97
R2H30-1030-3300UG	10.3	0.3/ 0.7	330	0/ 5	4.5	± 0.3	1.4	± 0.15	54.41
R2H30-1130-3300UG	11.3	0.4/ 0.9	330	0/ 5	4.9	± 0.4	1.4	± 0.15	59.86
R2H30-1230-3300UG	12.3	0.4/ 0.9	330	0/ 5	5.85	± 0.4	1.4	± 0.15	65.30
R2H30-1330-3300UG	13.3	0.4/ 0.9	330	0/ 5	6.1	± 0.4	1.75	± 0.2	70.74
R2H30-1430-3300UG	14.3	0.4/ 0.9	330	0/ 5	6.7	± 0.4	1.75	± 0.2	76.18
R2H30-1530-3300UG	15.3	0.4/ 0.9	330	0/ 5	7.3	± 0.4	1.75	± 0.2	81.62
R2H30-1630-3300UG	16.3	0.4/ 0.9	330	0/ 5	7.9	± 0.4	1.75	± 0.2	87.06
R2H30-1730-3300UG	17.3	0.4/ 1.0	330	0/ 5	8.5	± 0.4	1.75	± 0.2	92.50
R2H30-1830-3300UG	18.3	0.4/ 1.0	330	0/ 5	9.15	± 0.4	2.0	± 0.25	97.95
R2H30-2030-3300UG	20.3	0.4/ 1.0	330	0/ 5	9.9	± 0.5	2.0	± 0.25	108.83
R2H30-2230-3300UG	22.3	0.4/ 1.0	330	0/ 5	11.1	± 0.5	2.0	± 0.25	119.71
R2H30-2530-3300UG	25.3	0.4/ 1.0	330	0/ 5	12.8	± 0.5	2.0	± 0.25	136.03
R2H30-2630-3300UG	26.3	0.4/ 1.0	330	0/ 5	13.3	± 0.5	2.0	± 0.25	141.48
R2H30-2830-3300UG	28.3	0.4/ 1.0	330	0/ 5	14.2	± 0.5	2.5	± 0.25	152.36
R2H30-3230-3300UG	32.3	0.4/ 1.0	330	0/ 5	16.0	± 0.5	2.5	± 0.25	174.12

以上数据为典型参数。

Question 3

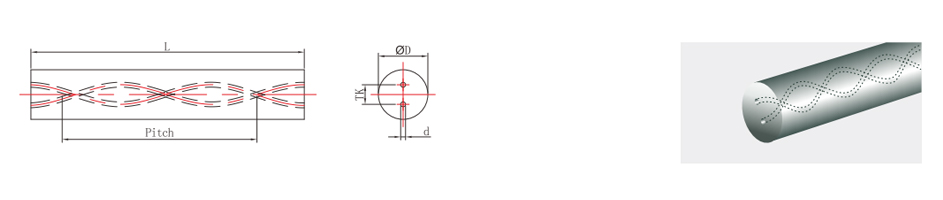

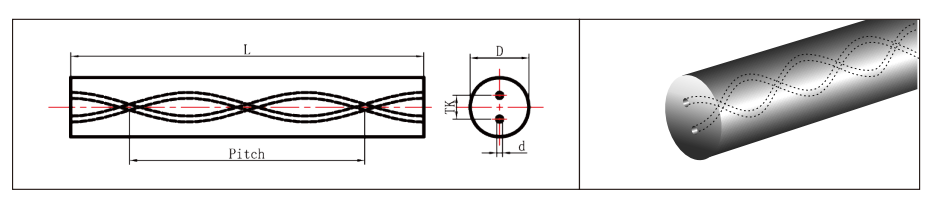

R2H40-双孔螺旋棒40°（毛坯）

Accepted Answer

型号: R2H40

尺寸: 6.3~25.3mm

单位: mm

产品名称	外径（∅D）	公差	长度（L）	公差	孔距（TK）	公差	内径（D）	公差	螺距
R2H40-0630-3300UG	6.3	+0.3/+ 0.7	330	0/ +5	2.0	± 0.15	0.50	+0.1	22.46
R2H40-0830-3300UG	8.3	+0.3/+ 0.7	330	0/ +5	2.4	± 0.30	0.65	± 0.15	29.95
R2H40-1030-3300UG	10.3	+0.3/+ 0.7	330	0/ +5	3.1	± 0.40	0.80	± 0.15	37.44
R2H40-1230-3300UG	12.3	+0.4/+ 0.9	330	0/ +5	3.8	± 0.40	0.90	± 0.15	44.93
R2H40-1430-3300UG	14.3	+0.4/+ 0.9	330	0/ +5	4.3	± 0.40	1.00	± 0.20	52.42
R2H40-1630-3300UG	16.3	+0.4/+ 0.9	330	0/ +5	5.1	± 0.40	1.20	± 0.20	59.9
R2H40-1830-3300UG	18.3	+0.4/+ 1.0	330	0/ +5	5.9	± 0.40	1.40	± 0.25	67.39
R2H40-2030-3300UG	20.3	+0.4/+ 1.0	330	0/ +5	6.6	± 0.50	1.50	± 0.25	74.88
R2H40-2230-3300UG	22.3	+0.4/+ 1.0	330	0/ +5	7.2	± 0.50	1.70	± 0.25	82.35
R2H40-2530-3300UG	25.3	+0.4/+ 1.0	330	0/ +5	7.6	± 0.50	1.75	± 0.25	93.58

非标准规格和牌号可根据客户要求提供，长度和外径可定制。

Question 4

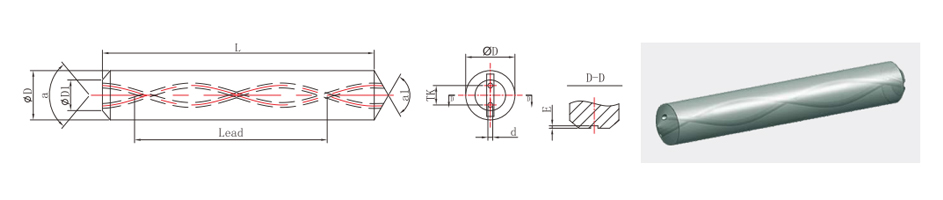

精密接地棒2个螺旋冷却剂孔40度 (公制尺寸6mm至25mm直径)

Accepted Answer

Rods with Helical Coolant Holes

型号: R2H40

公制尺寸6mm至25mm直径

ltem编号	外径	托尔。	L	托尔。	TK	托尔。	d	托尔。	变桨
ltem编号	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
R3H30-0630-3300UG	6.3	0.3/+ 0.7	330	0/ 5	2.75	± 0.20	0.5	± 0.15	32.65
R3H30-0830-3300UG	8.3	0.3/+ 0.7	330	0/ 5	3.85	± 0.20	0.7	± 0.15	43.53
R3H30-1030-3300UG	10.3	0.3/+ 0.7	330	0/ 5	4.95	± 0.30	0.85	± 0.20	54.41
R3H30-1230-3300UG	12.3	0.4/+ 0.9	330	0/ 5	6.05	± 0.40	1.1	± 0.20	65.30
R3H30-1430-3300UG	14.3	0.4/+ 0.9	330	0/ 5	7.05	± 0.40	1.4	± 0.20	76.18
R3H30-1630-3300UG	16.3	0.4/+ 0.9	330	0/ 5	8.05	± 0.40	1.6	± 0.20	87.06
R3H30-1830-3300UG	18.3	0.4/+ 1.0	330	0/ 5	9.25	± 0.50	1.7	± 0.25	97.95
R3H30-2030-3300UG	20.3	0.4/+ 1.0	330	0/ 5	9.85	± 0.50	1.9	± 0.25	108.83

以上数据为典型参数。

Question 5

R3H30-三孔螺旋棒30°毛坯）

Accepted Answer

型号: R3H30

尺寸: 6.3~20.3mm

单位: mm

产品名称	外径（∅D）	公差	长度（L）	公差	孔距（TK）	公差	内径（D）	公差	螺距
R2H40-0630-3300UG	6.3	+0.3/+ 0.7	330	0/ +5	2.0	± 0.15	0.50	+0.1	22.46
R2H40-0830-3300UG	8.3	+0.3/+ 0.7	330	0/ +5	2.4	± 0.30	0.65	± 0.15	29.95
R2H40-1030-3300UG	10.3	+0.3/+ 0.7	330	0/ +5	3.1	± 0.40	0.80	± 0.15	37.44
R2H40-1230-3300UG	12.3	+0.4/+ 0.9	330	0/ +5	3.8	± 0.40	0.90	± 0.15	44.93
R2H40-1430-3300UG	14.3	+0.4/+ 0.9	330	0/ +5	4.3	± 0.40	1.00	± 0.20	52.42
R2H40-1630-3300UG	16.3	+0.4/+ 0.9	330	0/ +5	5.1	± 0.40	1.20	± 0.20	59.9
R2H40-1830-3300UG	18.3	+0.4/+ 1.0	330	0/ +5	5.9	± 0.40	1.40	± 0.25	67.39
R2H40-2030-3300UG	20.3	+0.4/+ 1.0	330	0/ +5	6.6	± 0.50	1.50	± 0.25	74.88
R2H40-2230-3300UG	22.3	+0.4/+ 1.0	330	0/ +5	7.2	± 0.50	1.70	± 0.25	82.35
R2H40-2530-3300UG	25.3	+0.4/+ 1.0	330	0/ +5	7.6	± 0.50	1.75	± 0.25	93.58

非标准规格和牌号可根据客户要求提供，长度和外径可定制。

Question 6

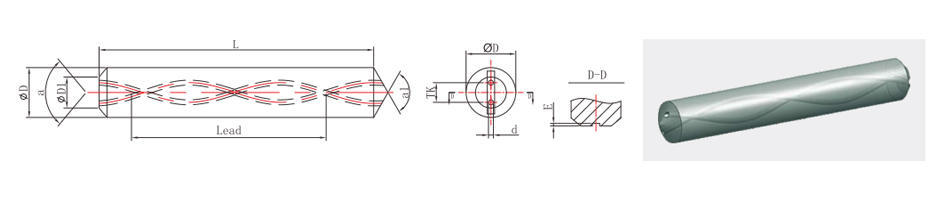

R2H30-双孔螺旋棒30°，孔位2H（毛坯）

Accepted Answer

型号: R2H30

尺寸：3.3~32.3mm

产品名称	外径（∅D）	公差	长度（L）	公差	孔距（TK）	公差	内径（D）	公差	螺距
R2H30-0330-3300UG	3.3	+0.3/+ 0.7	330	0/+5	1.6	± 0.1	0.4	± 0.10	16.32
R2H30-0430-3300UG	4.3	+0.3/+ 0.7	330	0/+5	2.1	± 0.1	0.6	± 0.10	21.77
R2H30-0530-3300UG	5.3	+0.3/+ 0.7	330	0/+5	2.1	± 0.2	0.7	± 0.10	27.21
R2H30-0630-3300UG	6.3	+0.3/+ 0.7	330	0/+5	2.4	± 0.2	0.7	± 0.10	32.65
R2H30-0730-3300UG	7.3	+0.3/+ 0.7	330	0/+5	3.5	± 0.2	1.0	± 0.15	38.09
R2H30-0830-3300UG	8.3	+0.3/+ 0.7	330	0/+5	3.8	± 0.2	1.0	± 0.15	43.53
R2H30-0930-3300UG	9.3	+0.3/+ 0.7	330	0/+5	4.5	± 0.3	1.4	± 0.15	48.97
R2H30-1030-3300UG	10.3	+0.3/+ 0.7	330	0/+5	4.5	± 0.3	1.4	± 0.15	54.41
R2H30-1130-3300UG	11.3	+0.4/+ 0.9	330	0/+5	4.9	± 0.4	1.4	± 0.15	59.86
R2H30-1230-3300UG	12.3	+0.4/+ 0.9	330	0/+5	5.85	± 0.4	1.4	± 0.15	65.3
R2H30-1330-3300UG	13.3	+0.4/+ 0.9	330	0/+5	6.1	± 0.4	1.75	± 0.2	70.74
R2H30-1430-3300UG	14.3	+0.4/+ 0.9	330	0/+5	6.7	± 0.4	1.75	± 0.2	76.18
R2H30-1530-3300UG	15.3	+0.4/+ 0.9	330	0/+5	7.3	± 0.4	1.75	± 0.2	81.62
R2H30-1630-3300UG	16.3	+0.4/+ 0.9	330	0/+5	7.9	± 0.4	1.75	± 0.2	87.06
R2H30-1730-3300UG	17.3	+0.4/+ 1.0	330	0/+5	8.5	± 0.4	1.75	± 0.2	92.5
R2H30-1830-3300UG	18.3	+0.4/+ 1.0	330	0/+5	9.15	± 0.4	2.0	± 0.25	97.95
R2H30-1930-3300UG	19.3	+0.4/+ 1.0	330	0/+5	9.7	± 0.4	2.0	± 0.25	103.39
R2H30-2030-3300UG	20.3	+0.4/+ 1.0	330	0/+5	9.9	± 0.5	2.0	± 0.25	108.83
R2H30-2230-3300UG	22.3	+0.4/+ 1.0	330	0/+5	11.1	± 0.5	2.0	± 0.25	119.71
R2H30-2530-3300UG	25.3	+0.4/+ 1.0	330	0/+5	12.8	± 0.5	2.0	± 0.25	136.03
R2H30-2630-3300UG	26.3	+0.4/+ 1.0	330	0/+5	13.3	± 0.5	2.0	± 0.25	141.48
R2H30-2830-3300UG	28.3	+0.4/+ 1.0	330	0/+5	14.2	± 0.5	2.5	± 0.25	152.36
R2H30-3030-3300UG	30.3	+0.4/+ 1.0	330	0/+5	15.4	± 0.5	2.5	± 0.25	163.24
R2H30-3230-3300UG	32.3	+0.4/+ 1.0	330	0/+5	16	± 0.5	2.5	± 0.25	174.12

非标准规格和牌号可根据客户要求提供，长度和外径可定制。

Question 7

REH30-双孔螺旋棒30°，孔位HE（毛坯）

Accepted Answer

型号: REH30

尺寸: 6.3~20.3mm

单位: mm

产品名称	外径（∅D）	公差	长度（L）	公差	孔距（TK）	公差	内径（D）	公差	螺距
R2H30-0330-3300UG	3.3	+0.3/+ 0.7	330	0/+5	1.6	± 0.1	0.4	± 0.10	16.32
R2H30-0430-3300UG	4.3	+0.3/+ 0.7	330	0/+5	2.1	± 0.1	0.6	± 0.10	21.77
R2H30-0530-3300UG	5.3	+0.3/+ 0.7	330	0/+5	2.1	± 0.2	0.7	± 0.10	27.21
R2H30-0630-3300UG	6.3	+0.3/+ 0.7	330	0/+5	2.4	± 0.2	0.7	± 0.10	32.65
R2H30-0730-3300UG	7.3	+0.3/+ 0.7	330	0/+5	3.5	± 0.2	1.0	± 0.15	38.09
R2H30-0830-3300UG	8.3	+0.3/+ 0.7	330	0/+5	3.8	± 0.2	1.0	± 0.15	43.53
R2H30-0930-3300UG	9.3	+0.3/+ 0.7	330	0/+5	4.5	± 0.3	1.4	± 0.15	48.97
R2H30-1030-3300UG	10.3	+0.3/+ 0.7	330	0/+5	4.5	± 0.3	1.4	± 0.15	54.41
R2H30-1130-3300UG	11.3	+0.4/+ 0.9	330	0/+5	4.9	± 0.4	1.4	± 0.15	59.86
R2H30-1230-3300UG	12.3	+0.4/+ 0.9	330	0/+5	5.85	± 0.4	1.4	± 0.15	65.3
R2H30-1330-3300UG	13.3	+0.4/+ 0.9	330	0/+5	6.1	± 0.4	1.75	± 0.2	70.74
R2H30-1430-3300UG	14.3	+0.4/+ 0.9	330	0/+5	6.7	± 0.4	1.75	± 0.2	76.18
R2H30-1530-3300UG	15.3	+0.4/+ 0.9	330	0/+5	7.3	± 0.4	1.75	± 0.2	81.62
R2H30-1630-3300UG	16.3	+0.4/+ 0.9	330	0/+5	7.9	± 0.4	1.75	± 0.2	87.06
R2H30-1730-3300UG	17.3	+0.4/+ 1.0	330	0/+5	8.5	± 0.4	1.75	± 0.2	92.5
R2H30-1830-3300UG	18.3	+0.4/+ 1.0	330	0/+5	9.15	± 0.4	2.0	± 0.25	97.95
R2H30-1930-3300UG	19.3	+0.4/+ 1.0	330	0/+5	9.7	± 0.4	2.0	± 0.25	103.39
R2H30-2030-3300UG	20.3	+0.4/+ 1.0	330	0/+5	9.9	± 0.5	2.0	± 0.25	108.83
R2H30-2230-3300UG	22.3	+0.4/+ 1.0	330	0/+5	11.1	± 0.5	2.0	± 0.25	119.71
R2H30-2530-3300UG	25.3	+0.4/+ 1.0	330	0/+5	12.8	± 0.5	2.0	± 0.25	136.03
R2H30-2630-3300UG	26.3	+0.4/+ 1.0	330	0/+5	13.3	± 0.5	2.0	± 0.25	141.48
R2H30-2830-3300UG	28.3	+0.4/+ 1.0	330	0/+5	14.2	± 0.5	2.5	± 0.25	152.36
R2H30-3030-3300UG	30.3	+0.4/+ 1.0	330	0/+5	15.4	± 0.5	2.5	± 0.25	163.24
R2H30-3230-3300UG	32.3	+0.4/+ 1.0	330	0/+5	16	± 0.5	2.5	± 0.25	174.12

非标准规格和牌号可根据客户要求提供，长度和外径可定制。
